| MOQ: | 2 sztuki |
| Cena £: | negotiable |
| metoda płatności: | L/C, T/T. |
| Pojemność dostaw: | 100 000 sztuk/sztuk miesięcznie |

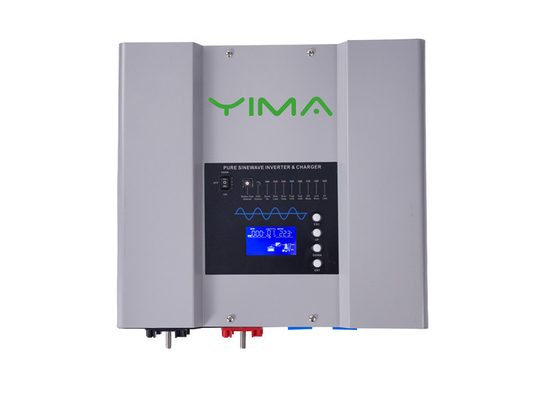

Produkty serii HS wyróżniają się wykorzystaniem wysokowydajnych, niskostratnych transformatorów w kształcie litery U, pozwalających na lepsze wykorzystanie energii. Transformatory te stanowią uzupełnienie sieci i wspomagają funkcję rozruchu generatora, zapewniając niezawodne zasilanie w różnych środowiskach. Dodatkowo produkty te oferują możliwość podwójnego napięcia wyjściowego, zapewniając użytkownikom elastyczność w zakresie trybów ładowania w zależności od potrzeb.
Ponadto produkty serii HS charakteryzują się zintegrowanym zarządzaniem, co skutkuje wyższymi współczynnikami konwersji i niższym zużyciem energii. Konstrukcja ta zwiększa również nośność produktu, dzięki czemu nadaje się on do wymagających zastosowań przemysłowych. Ogólnie rzecz biorąc, seria HS jest pozycjonowana jako najwyższej klasy falownik przemysłowy na rynku ze względu na doskonałą wydajność i efektywność.
Tabela parametrów serii HS
| Specyfikacje elektryczne | |||||||||||
| Model H.S | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | ||
| Falownik Wyjście |
Ciągły Moc wyjściowa |
1000 W | 2000 W | 3000 W | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | |
| Wzrost Ocena (20 ms) |
3KW | 6KW | 9KW | 12KW | 15KW | 18KW | 24KW | 30KW | 36KW | ||
| Wyjście Przebieg |
Czysta fala sinusoidalna/taka sama jak wejście (tryb obejścia) | ||||||||||
| Nominalny Efektywność |
> 88% (szczyt) | ||||||||||
| Tryb liniowy Efektywność |
>95% | ||||||||||
| Współczynnik mocy | 0,9-1,0 | ||||||||||
| Nominalna moc wyjściowa Napięcie skuteczne |
100-110-120Vac / 220-230-240Vac | ||||||||||
| Napięcie wyjściowe Regulacja |
±10% wartości skutecznej | ||||||||||
| Wyjście Częstotliwość |
50 Hz ± 0,3 Hz/60 Hz ± 0,3 Hz | ||||||||||
| Zwarcie Ochrona |
Tak (1 sekunda po błędzie) | ||||||||||
| Typowy transfer Czas |
10 ms (maks.) | ||||||||||
| THD | < 10% | ||||||||||
| DC Wejście |
Nominalne wejście Woltaż |
12,0 V prądu stałego / 24,0 V prądu stałego/ 48,0 V prądu stałego |
24,0 V prądu stałego / 48,0 V prądu stałego | 48,0 V prądu stałego | |||||||
| Minimalny start Woltaż |
10,0 Vdc / 10,5 Vdc dla Tryb 12 V prądu stałego |
*2 dla 24 Vdc, *4 dla 48 Vdc; | |||||||||
| Niski poziom baterii Alarm |
10,5 Vdc / 11,0 Vdc dla Tryb 12 V prądu stałego |
||||||||||
| Wyłączenie awaryjne przy niskim poziomie baterii | 10,0 Vdc / 10,5 Vdc dla Tryb 12 V prądu stałego |
||||||||||
| Wysokie napięcie Alarm |
16,0 V DC dla trybu 12 V DC | ||||||||||
| Niski poziom baterii powrót napięcia |
15,5 V DC dla trybu 12 V DC | ||||||||||
| Bezczynny Konsumpcja-Se Tryb łuku |
< 25 W przy włączonym trybie oszczędzania energii. (Patrz tabela) | ||||||||||
| Rumak | Napięcie wyjściowe | Zależy od typu akumulatora (patrz tabela 2.5.2) | |||||||||
| Łamacz ładowarki Ocena |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| Maksymalne obciążenie Wskaźnik mocy |
1/3 mocy znamionowej (patrz tabela 2.5.3) | ||||||||||
| Początkowa bateria Napięcie dla rozruchu |
10–15,7 V prądu stałego dla 12 V prądu stałego Tryb |
*2 dla 24 Vdc, *4 dla 48 Vdc; | |||||||||
| Nadmierne obciążenie Ochrona SD |
15,7 V DC dla trybu 12 V DC | ||||||||||
| BTS-y | Bateria Temperatura Transduktor (Fakultatywny) |
Tak (patrz tabela) Różnice w napięciu ładowania i napięciu SD w zależności od temperatury akumulatora. |
|||||||||
| Objazd & Ochrona |
Napięcie wejściowe Przebieg |
Fala sinusoidalna (sieć lub generator) | |||||||||
| Napięcie nominalne | 100-110-120Vac / 220-230-240Vac | ||||||||||
| Maks. wejście prądu przemiennego Woltaż |
150 V AC dla trybu NN 120 V AC；300VAC Dla trybu HV 230Vac； | ||||||||||
| Nominalne wejście Częstotliwość |
50 Hz lub 60 Hz | ||||||||||
| Wyłączenie przy niskiej częstotliwości | 47 ± 0,3 Hz dla 50 Hz, 57 ± 0,3 Hz dla 60 Hz | ||||||||||
| Wyłączenie wysokiej częstotliwości | 55 ± 0,3 Hz dla 50 Hz, 65 ± 0,3 Hz dla 60 Hz | ||||||||||
| Przeciążać ochrona (obciążenie SMPS) |
Wyłącznik automatyczny | ||||||||||
| Wyjście krótkie zabezpieczenie obwodu |
Wyłącznik automatyczny | ||||||||||
| Wyłącznik obejściowy ocena |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| Przełącznik transferu ocena |
30Amp dla UL i TUV | 40A dla UL | 80A dla UL | ||||||||
| Obejście bez bateria połączony |
Tak (opcjonalnie) | ||||||||||
| Maksymalne obejście aktualny |
30Amp | 40Amp | 80Amp | ||||||||
| Mechaniczny Dane techniczne |
Montowanie | Uchwyt ścienny | |||||||||
| Falownik Wymiary (dł.*szer.) *H) |
340* 420* 200mm |
425*375*200mm | 560*420*235mm | 655*490*240mm | |||||||
| Obudowa falownika rozmiar (D*SZ*W) |
415* 440* 300 mm |
500*495*300mm | 660*470*310mm | 720*470*290mm | |||||||
| Falownik Waga (słoneczna Chg)KG |
16 | 19,5 | 24 | 31,5 | 33,5 | 37,5 | 56,5 | 58,5 | 61,5 | ||
| Wysyłka Waga (słoneczna Chg)KG |
19 | 22 | 26,5 | 38 | 40 | 44 | 63,5 | 66 | 68,5 | ||
| Wyświetlacz | Diody LED stanu / Diody LED stanu + LCD | ||||||||||
| Standard Gwarancja |
2 lata(Fakultatywny) | ||||||||||
Jeśli specyfikacja modelu produktu ulegnie zmianie bez powiadomienia
